方案背景
军标淋雨淋雨试验箱的淋雨试验系统是根据GJB 367A-2001 《装备通信设备通用规范》 、GJB 150.8-1986以及GJB150.8A-2009军用设备淋雨试验方法和要求 ，对军用设备进行全面规范的淋雨试验。该系统包括三个程序：程序Ⅰ（降雨和吹雨）、程序Ⅱ（强化）和程序Ⅲ（滴水）。

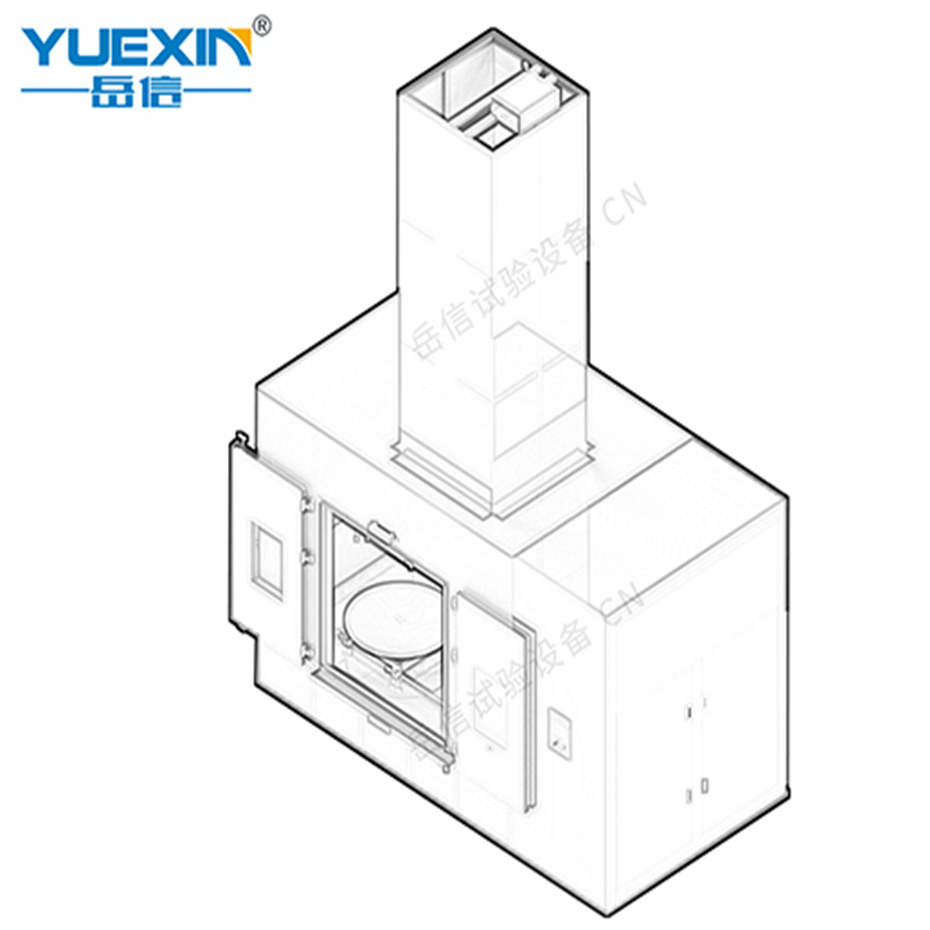

军标淋雨试验箱-绘画图
方案概述
【风速调节范围】试验箱内的风机可以产生从5到18米每秒不等的气流速度，允许的风速误差为正负5%。风源应当相对于试验样品的方向，以使得气流能够从水平方向变为45度角，并均匀地对试验样品的一侧进行吹打。
降雨装置由升降装置和滴雨盘构成。可以使用控制器来设置降雨装置的试验程序，并自动在三种试验模式中切换：带风源淋雨、距离样品表面1米处自动降雨。滴水箱的有效滴水面积为5000×5000mm，并且针孔之间的间距为20×20mm。滴水箱是由不锈钢材料制成的。
【喷嘴参数】喷嘴直径为0.4毫米，滴水孔间距为20毫米，可以实现雨滴直径在0.5到4.5毫米之间。喷头设计应该能使水成滴状。
【实验时间】可以进行周期循环；连续降雨时间可以设定，极限长可达24小时；
【增强降雨效果】喷嘴的压力必须达到或超过276kpa，雨滴的直径为2至4.5毫米。喷头将安装在旋转台的样品的后面和顶面，每个面都将有2排2列的喷嘴构成一个方格喷淋网阵。顶部同样也会安装2排2列的喷嘴，构成一个方格喷淋网阵。喷嘴之间的间距为500×500毫米，喷嘴本身呈全圆形喷雾型，采用螺纹连接可拆卸，喷射角度大约为60度。喷嘴的喷孔直径为1.0毫米。
军标淋雨试验-设计图
【样品旋转台】安装样品直径为φ1000mm；承重能力≥100Kg；转速范围为1～16rpm/min，连续可调，可设定自动工作；旋转角度可任意设定，停留时间可设定。
方案价值
军标淋雨淋雨试验箱方案模拟实际淋雨环境，对产品进行耐水性能测试。该方案满足设计要求，具有结构简单、操作方便、安全可靠等特点，确保产品符合军标要求：军标淋雨试验箱严格按照军标要求设计，能够模拟各种恶劣的淋雨环境，对产品进行全面的测试，确保产品符合军标要求，提高产品的可靠性和稳定性。同时，该方案注重测试流程的规范化和标准化，有助于提高测试结果的准确性和可靠性。
