测试内箱尺寸为600×600×600mm，适用于测试汽车线束、连接器、车灯、充电桩接头等产品的防水性能测试。可通过第三方检测机构的计量认证，并出具第三方计量证书。订购前，请您与业务人员取得联系，确认尺寸及场地等事宜。
符合标准
汽车线束防水测试设备依据【中国国家标准化管理委员会】发布的《外壳防护等级IP代码》GB 4208-2008/IEC 60529： 2001 设计制造，同时亦参照GB 7000.1-2015/IEC 60598-1:2014第九部分（防尘、防固体异物和防水）的防水测试标准。

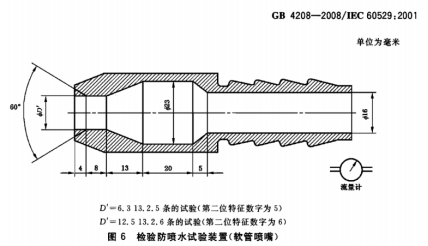

汽车线束防水测试设备-测试参考标准
主要应用领域
功能介绍
1、 汽车线束防水测试设备可用于工厂车间、实验室等场所，进行【IPX5】/【IPX6】防水等级测试。
2、
整体式结构，由导水管和机箱衔接组成；循环用水，节能环保，节约建设试验房的成本。
3、
自带储水箱，水箱内装用水位浮球阀自动控制进水，并有低水位报警监测，有效防止水泵缺水干转而损坏。
4、
核心控制系统：台湾威纶7寸触控屏+松下PLC 。
5、
IPX5/IPX6喷水流量通过流量计调整，手动调节。
6、
汽车线束防水测试设备内安装有样品电源插座（AC220V,10A；IP66防水级别），样品电源通断电时间可通过程序控制：停电（0-999min
） —通电（0 -999min）— 停电（0-999min ），适用于样品在测试中需要通断电。
7、
试验箱内安装有LED防水照明灯，方便对测试样品的观察。
8、
测试时间可在触控屏设定，时间设定范围：0-999min（可调），测试完成后，自动停机。
9、 新增“远程操作”的功能：用户可在手机及电脑上对机器进行参数设定、启动、停止、清除数据等动作。（需下载相应软件）。
材质说明
1、汽车线束防水测试设备-
外壳：国产优质钢板加工而成，表面喷涂烤漆，美观耐用
2、

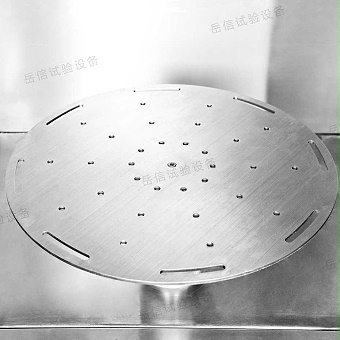

汽车线束防水测试设备-内箱和转台：采用SUS304#不锈钢制作，确保长时间使用不生锈。
3、
控制系统：采用彩色7寸触控屏+松下PLC（软件程序由广州岳信自主开发设计）。
4、
电器元件：采用如LG、欧姆龙等进口品牌（接线工艺完全符合国家标准要求）。

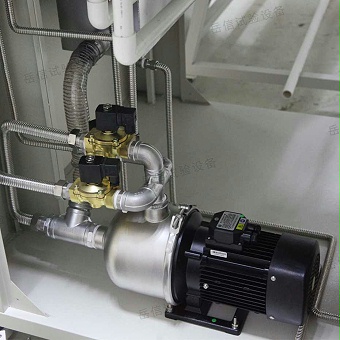

5、 水泵：“凌霄牌”不锈钢多级水泵。
参考图片

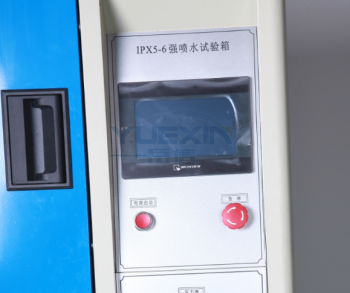

汽车线束防水测试设备-触控屏

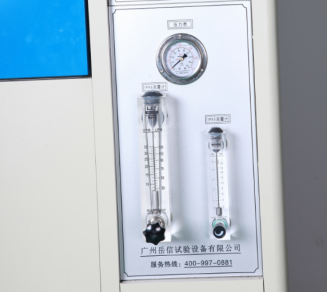

IPX5/IPX6- 流量计

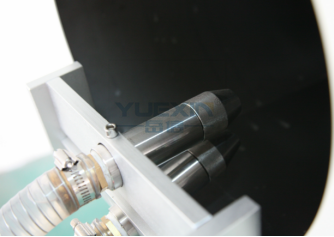

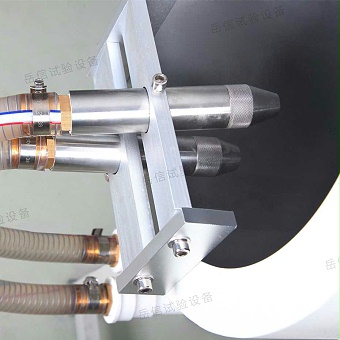

IPX5/IPX6-喷枪（角度可调）

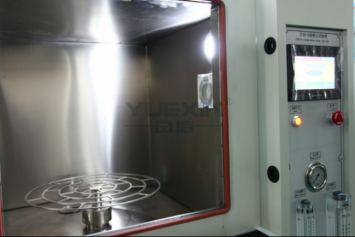

喷水试验箱-内箱
机型说明：YX-IPX56B-200L
|
结构参数 |
|
|
设备外尺寸 |
约 长3800*进深780*高1600mm（含导水管长2450mm） |
|
内箱尺寸 |
长600*进深600*高600mm |
|
储水箱容积 |
约100L，长500×宽450×高450mm |
|
样品转台尺寸 |
直径400mm |
|
IPX5喷水孔径 |
直径6.3mm |
|
IPX6喷水孔径 |
直径12.5mm |
|
功能参数 |
|
|
IPX5喷水流量 |
12.5±0.625（L/min） |
|
IPX6喷水流量 |
100±5（L/min） |
|
流量控制方式 |
手动调节（转子流量计） |
|
喷水距离 |
2.8米（喷嘴离转台中心的距离） |
|
喷枪固定方法 |
机械固定（可手动调节喷枪角度） |
|
转台最大承重 |
50KG |
|
电气参数 |
|
|
电源电压 |
380V |
|
设备功率 |
3.0KW |
|
安全保护功能 |
漏电保护、缺水保护、短路保护 |
包装清单
※ 1、喷水试验箱一台（标准配置）
※ 2、标准配件：进出水管。
※ 3、喷水试验箱-出厂合格证书
※ 4、产品介绍及操作说明书
※ 5、品质保修卡
※ 6、送货单
